Що передбачити для автоматичних воріт, домофона і підсвітки двору

Автоматичні ворота, домофон, камера біля хвіртки й підсвітка заїзду здаються простими речами, поки двір ще не готовий. Але щойно бруківка укладена, бордюри виставлені, клумби засипані декоративним каменем, а паркан пофарбований, будь-який забутий кабель перетворюється на проблему. Треба знімати плитку, різати основу, тягнути нові траси, переробляти вузли й знову платити за роботу.

Найгірше, що такі помилки часто виглядають дрібними. “Потім підведемо живлення до воріт”, “домофон якось підключимо”, “камеру поставимо пізніше”, “підсвітку зробимо, коли буде бюджет”. На практиці “пізніше” майже завжди означає дорожче, складніше і менш акуратно.

Тому в’їзну зону треба планувати не тільки як місце для воріт і бруківки, а як повноцінний інженерний вузол. Тут сходяться силові кабелі, слаботочні лінії, автоматика, освітлення, відеоспостереження, домофон, електрозамок, датчики, інколи ще й резерв під майбутню зарядку авто або додаткове обладнання.

Чому в’їзна зона потребує окремого планування

Ворота і хвіртка стоять на межі ділянки, але електрика до них зазвичай іде від будинку, гаража або основного щита. Траса може проходити під доріжкою, газоном, заїздом, бруківкою, лотками водовідведення чи майбутньою клумбою. Якщо не продумати її заздалегідь, кабель доведеться вести найкоротшим, але не завжди правильним шляхом.

В’їзна зона також має підвищене навантаження. Тут їздять автомобілі, можуть заїжджати вантажівки з матеріалами, маніпулятор, техніка для монтажу паркану або благоустрою. Тому кабелі, труби, люки й ревізійні точки треба розміщувати з урахуванням не лише електрики, а й механічного впливу.

Ще один важливий момент — доступ. Автоматика воріт, домофон, камери й освітлення можуть працювати роками без проблем, але будь-яка система потребує обслуговування. Якщо кабельні з’єднання, розгалуження або технічні вузли заховані під бруківкою без доступу, навіть проста несправність може закінчитися розбиранням двору.

З чого почати: не з кабелю, а зі сценаріїв

Перед прокладанням кабелів треба зрозуміти, як саме працюватиме в’їзна зона. Чи будуть ворота відкатними або розпашними. Чи потрібна хвіртка з електрозамком. Де стоятиме домофонна панель. Чи буде камера біля хвіртки. Де має вмикатися підсвітка. Чи потрібна сигнальна лампа. Чи будуть фотоелементи безпеки. Чи треба передбачити кнопку відкривання з двору, з гаража або з будинку.

На цьому етапі не обов’язково купувати всю автоматику. Але треба хоча б приблизно розуміти, які функції ви хочете отримати зараз і які можуть знадобитися через кілька років. Бо прокласти резервну трубу під майбутній кабель на етапі благоустрою значно дешевше, ніж потім розкривати готовий заїзд.

Добре працює простий підхід: спочатку малюємо схему в’їзної зони, потім позначаємо всі майбутні точки, а вже після цього думаємо про кабелі, труби й ревізії. Якщо почати навпаки, легко щось забути або прокласти трасу там, де вона заважатиме бруківці, бордюру, лотку чи фундаменту під ворота.

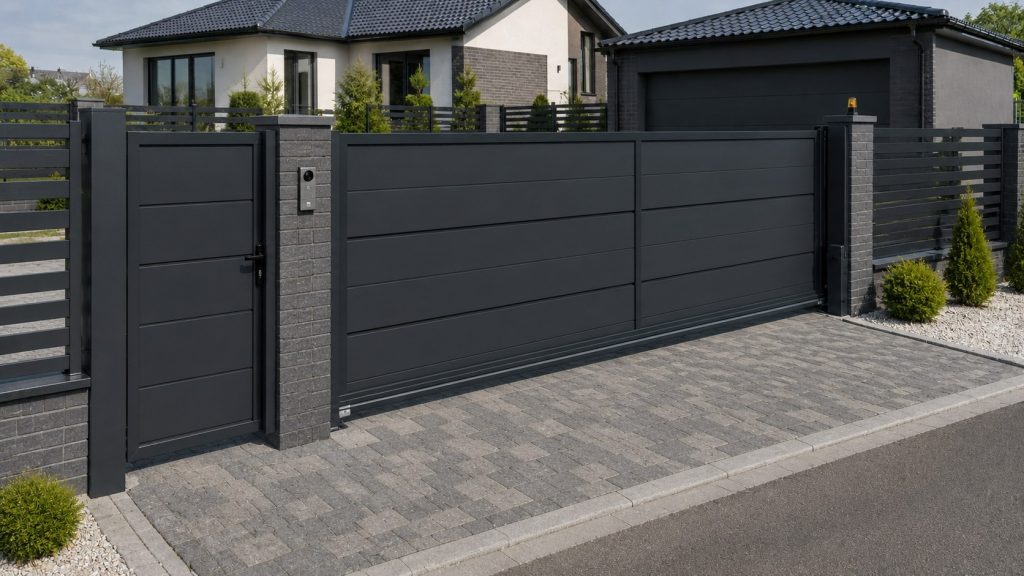

Відкатні ворота: які кабелі передбачити

Відкатні ворота зручні для приватного будинку, бо не займають місце перед заїздом і добре працюють на ділянках, де важливо зберегти простір. Але з погляду електрики їх треба продумати до бетонування фундаменту під роликову систему й до укладання покриття.

Основна точка живлення зазвичай потрібна біля приводу воріт. Саме там розміщується мотор, блок керування, інколи приймач сигналу, резервна батарея або інші елементи автоматики. До цієї зони треба підвести силове живлення. Окремо варто передбачити кабелі до фотоелементів, які контролюють перешкоди в зоні руху воріт. Якщо фотоелементів два, кабельна логіка має враховувати обидві сторони проїзду.

Також часто потрібна лінія до сигнальної лампи, яка попереджає про рух воріт. Її ставлять на стовпі, паркані або іншій видимій точці. Якщо планується відкривання з кнопки, клавіші, домофона або системи “розумного дому”, це також треба закласти в схему.

Найпоширеніша помилка з відкатними воротами — спочатку зробити фундамент і заїзд, а вже потім визначати модель автоматики. У різних систем можуть відрізнятися вимоги до розташування приводу, фотоелементів і додаткових елементів. Тому краще хоча б попередньо обрати тип автоматики ще до завершення будівельних робіт.

Розпашні ворота: де найчастіше помиляються

Розпашні ворота здаються простішими, але кабельна схема тут не менш важлива. Якщо на кожну стулку встановлюється окремий привід, треба заздалегідь продумати живлення і керування для обох приводів. Частина кабелів може проходити через зону проїзду, а це означає, що їх треба захистити від навантаження й закласти до укладання основи.

Типова помилка — залишити кабель лише біля одного стовпа, а потім думати, як акуратно перекинути його до другого приводу. Інша помилка — не врахувати місце відкривання стулок. Кабель, коробка, світильник або декоративний елемент не мають заважати руху воріт.

Для розпашних воріт також важливі фотоелементи, сигнальна лампа, можливість аварійного відкривання, кнопка керування зсередини ділянки, а інколи й підключення до домофона. Якщо все це не внести в план одразу, потім доведеться додавати кабелі вже по готовому паркану або під готовим покриттям.

Хвіртка, домофон і електрозамок

Хвіртка — це маленький вузол, який часто недооцінюють. Здається, що там потрібен лише замок і ручка. Але в сучасному дворі біля хвіртки часто стоїть виклична панель домофона, камера, підсвітка, електрозамок або електромеханічна защіпка. І все це потребує кабелів.

Для домофона треба передбачити кабель від будинку або внутрішнього монітора до викличної панелі. Для електрозамка — окрему лінію живлення або керування залежно від системи. Для камери — кабель живлення і передавання сигналу, якщо вона не працює автономно. Якщо біля хвіртки планується підсвітка номера будинку, стовпа або входу, це ще одна точка.

Важливо одразу визначити висоту й місце встановлення викличної панелі. Вона має бути зручною для відвідувача, захищеною від прямого потоку води, снігу й випадкового механічного пошкодження. Якщо панель ставлять на металевий стовп, треба продумати, як кабель зайде всередину конструкції. Якщо на мурований стовп — краще закласти канал ще під час мурування або облицювання.

Камери біля воріт: не залишайте їх “на потім”

Відеоспостереження біля воріт і хвіртки має практичний сенс. Камера показує, хто під’їхав, що відбувається біля входу, чи не залишили посилку, чи не стоїть авто перед воротами. Але камеру треба не просто прикрутити до стовпа. Їй потрібне живлення, правильна висота, огляд, захист від опадів і кабельний маршрут.

Якщо камеру планують після завершення двору, часто починається компроміс: кабель ведуть по фасаду паркану, ховають у декоративний короб, тягнуть по стовпу або кидають тимчасове рішення, яке потім залишається на роки. Виглядає це неакуратно й ускладнює обслуговування.

Краще одразу передбачити кілька можливих точок під камери: біля воріт, біля хвіртки, на фасаді будинку з оглядом на заїзд, біля гаража або навісу. Не всі точки обов’язково використовувати одразу. Але якщо кабельний канал уже закладений, майбутнє встановлення буде набагато простішим.

Фотоелементи і безпека автоматики

Фотоелементи потрібні для того, щоб автоматика бачила перешкоду в зоні руху воріт. Це особливо важливо, якщо у дворі є діти, домашні тварини, вузький заїзд або ворота відкриваються в зоні активного руху. Фотоелементи не замінюють уважність, але зменшують ризик неприємних ситуацій.

Для фотоелементів треба передбачити місця встановлення і кабельні траси. Якщо згадати про них після монтажу стовпів, облицювання і бруківки, підвести кабель акуратно буде складніше. Особливо якщо один елемент має стояти на протилежному боці проїзду.

Ще одна деталь — фотоелементи треба розміщувати так, щоб вони не потрапляли в зону постійного забруднення, ударів, заметів або бризок із дороги. Тобто це не просто “поставили де зручно”, а частина загальної схеми воріт.

Сигнальна лампа і підсвітка в’їзду

Сигнальна лампа показує, що ворота рухаються. Це корисно для гостей, водія, сусідів, дітей у дворі й усіх, хто може перебувати поруч із заїздом. Її краще розміщувати так, щоб вона була добре видима, але не заважала вигляду паркану.

Підсвітка в’їзду виконує іншу задачу. Вона допомагає зручно заїхати ввечері, бачити межі покриття, бордюри, хвіртку, замок, домофон і сходинку, якщо вона є. Погано, коли світло вмикається лише біля будинку, а зона воріт залишається темною. У такому випадку водій фактично заїжджає “наосліп”.

Для в’їзної зони можна передбачити кілька типів освітлення: світильники на стовпах, низьку підсвітку вздовж заїзду, світло біля хвіртки, фасадну підсвітку гаража або датчики руху. Головне — не робити все однією випадковою лінією. Краще одразу розділити сценарії: окремо світло біля хвіртки, окремо заїзд, окремо гараж або навіс.

Силові й слаботочні лінії: чому їх треба розводити окремо

У зоні воріт часто проходять різні типи кабелів. Силові лінії потрібні для приводу воріт, освітлення, розеток, сигнальної лампи або іншого обладнання. Слаботочні — для домофона, камер, датчиків, керування, інтернету або системи безпеки.

Їх не варто бездумно вести одним пучком. Це може ускладнити ремонт, створити плутанину під час підключення і збільшити ризик помилок. Краще передбачити окремі канали або хоча б чітке розділення трас. Також варто підписувати кабелі ще на етапі прокладання, бо через кілька тижнів на будівництві вже ніхто точно не пам’ятатиме, який кінець куди веде.

Остаточний вибір типу кабелю, перерізу, захисту, автоматики й схеми підключення має робити електрик. Стаття допомагає зрозуміти логіку планування, але не замінює професійний електромонтажний проєкт.

Кабелі під бруківкою і заїздом

Якщо кабельна траса проходить під пішохідною доріжкою, умови одні. Якщо під заїздом для авто — зовсім інші. У зоні проїзду важливі не лише електричні параметри, а й механічний захист. Кабель не має лежати так, щоб його могли пошкодити навантаження, просідання основи, гострий щебінь або майбутні земляні роботи.

Для проходів під покриттям часто використовують захисні труби або гільзи. Вони не роблять трасу “вічною”, але суттєво полегшують захист і потенційну заміну кабелю. Особливо важливо не робити різких перегинів, не затискати трубу під бордюром і не залишати її кінець у місці, де потім неможливо буде дістатися.

Коли кабель проходить під заїздом, варто одразу зробити фото до засипки. Краще з рулеткою або прив’язкою до стовпа, кута будинку, бордюру чи іншого постійного елемента. Через рік така фотографія може зекономити багато часу.

Де потрібні ревізійні точки

Ревізійні точки потрібні там, де кабельна траса змінює напрямок, розгалужується або підходить до важливого вузла. У зоні воріт це може бути місце біля приводу, біля стовпа з домофоном, біля переходу під проїздом, поруч із підсвіткою або там, де сходяться кілька ліній.

Якщо всі з’єднання й переходи заховати під бруківкою без доступу, обслуговування стане складним. У разі несправності доведеться вгадувати, де проблема: у приводі, кабелі, з’єднанні, фотоелементі, домофоні чи живленні. Нормальний доступ до технічних точок скорочує час діагностики й зменшує ризик руйнування готового покриття.

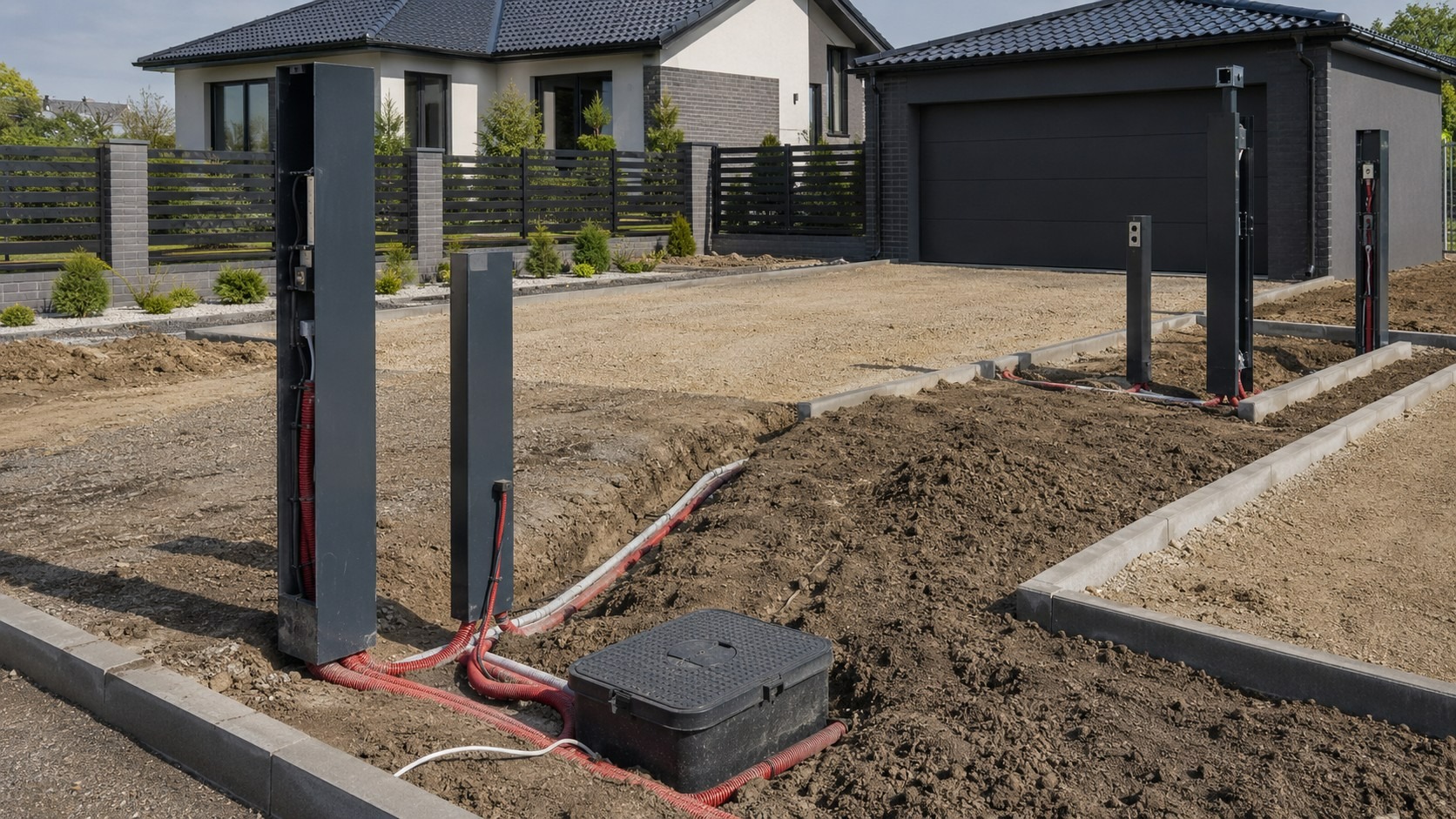

Саме тому для кабельних трас біля воріт, хвіртки, заїзду й зовнішнього освітлення доречно заздалегідь передбачити електротехнічні люки для кабельних колодязів. Вони дають можливість залишити доступ до інженерного вузла, не псувати вигляд двору й не розбирати бруківку щоразу, коли треба перевірити або змінити кабельну лінію.

Як вибрати місце для технічного люка

Люк має бути там, де він справді потрібен, а не там, де випадково залишилося місце. Його треба прив’язувати до кабельної схеми, навантаження на покриття, ухилів, водовідведення й майбутнього користування двором.

Якщо люк розташований у пішохідній зоні, важлива рівність із покриттям, щоб за нього не чіплялися ногами. Якщо в зоні заїзду, треба враховувати навантаження від автомобіля. Якщо біля газону або клумби, варто подумати про вологу, ґрунт і сезонне обслуговування. Якщо поруч проходить дощова вода, люк не має опинитися в точці, де постійно збирається калюжа.

Також не варто ставити технічний люк прямо в найпомітнішому місці перед входом, якщо можна акуратно змістити його в крайову зону покриття. Добре спланований люк не привертає уваги, але залишається доступним для обслуговування.

Як не зіпсувати бруківку кабельними роботами

Бруківка любить передбачуваність. Основа має бути рівною, ущільненою, з правильними ухилами й без хаотичних розкопок після завершення робіт. Якщо кабельні траси прокладати після укладання, майстри змушені розбирати ділянку, виймати основу, прокладати трубу, засипати назад і намагатися повернути покриття в той самий стан.

Навіть якщо плитку покладуть назад акуратно, ризик просідання все одно зростає. Особливо в зоні проїзду, де навантаження постійне. Тому всі труби під кабелі, резервні канали й місця люків краще підготувати до фінального шару основи й укладання плитки.

В ідеалі монтаж електричних трас, водовідведення, бордюрів і підготовка основи мають бути узгоджені між собою. Якщо кожен майстер працює окремо, часто виникає конфлікт: електрик поклав трубу там, де має бути лоток; бруківник виставив бордюр там, де мав вийти кабель; ворота змонтували так, що фотоелемент тепер нема куди поставити.

Що варто закласти “на майбутнє”

Не всі системи треба встановлювати одразу. Але резерв під них часто варто передбачити. Наприклад, зараз ви можете не планувати камеру на другому стовпі, але через рік захочете бачити не лише хвіртку, а й заїзд. Зараз може бути достатньо одного світильника, але після озеленення захочеться підсвітити доріжку або номер будинку. Зараз немає електромобіля, але через кілька років може знадобитися зарядка біля гаража.

Резервна труба або додатковий кабельний канал не створює зайвого візуального шуму. Його не видно після завершення двору. Але він дає свободу для модернізації без демонтажу покриття.

Особливо доцільно закладати резерв там, де траса проходить під заїздом, бордюром, бетонною основою, сходами або декоративним покриттям. Тобто там, де майбутній доступ буде дорогим і незручним.

Що обговорити з електриком перед стартом робіт

Перед земляними роботами треба узгодити з електриком схему живлення воріт, тип автоматики, місця фотоелементів, сигнальної лампи, домофона, електрозамка, камер, підсвітки й зовнішніх розеток. Також треба визначити, які лінії будуть силовими, які слаботочними, де вони проходитимуть і де буде доступ до важливих вузлів.

Окремо варто обговорити захист ліній, заземлення, автоматику в щиті, умови роботи на вулиці, вологу, мороз, можливі механічні пошкодження й майбутнє навантаження. Не варто приймати ці рішення “на око”. Електрика у дворі працює в складніших умовах, ніж електрика в сухій кімнаті.

Якщо планується автоматика воріт, бажано мати хоча б попередню інформацію про модель або тип системи. Це допоможе правильно закласти кабелі й не робити зайвих переробок після купівлі обладнання.

Що узгодити з постачальником будівельних матеріалів

Паралельно треба подумати не лише про кабелі, а й про матеріали для благоустрою: люки, бордюри, водовідвідні лотки, елементи основи, бруківку, щебінь, пісок, бетонні вироби, матеріали для підготовки заїзду. Якщо все замовляти хаотично, легко отримати затримки й повторні доставки.

Постачальник, який розуміє задачу комплексно, може допомогти підібрати матеріали під реальне навантаження і логіку двору. Наприклад, одна справа — люк у пішохідній зоні біля хвіртки, інша — технічний доступ у зоні проїзду. Одна справа — легка доріжка до будинку, інша — заїзд, по якому може проходити не тільки легковий автомобіль, а й будівельна техніка під час робіт.

Саме тут Київбуд корисний не просто як продавець окремих позицій, а як постачальник, який допомагає з підбором матеріалів, комплектацією й доставкою на об’єкт. Для забудовника це важливо, бо в’їзна зона складається з дрібних, але критичних деталей. Якщо забути одну з них, може зупинитися вся робота.

Перед тим як закривати в’їзну зону покриттям

Перед укладанням бруківки біля воріт варто ще раз пройтися по всій схемі в’їзної зони. На цьому етапі дешевше виправити помилку, додати резервну трубу або змістити технічну точку, ніж потім розбирати готове покриття.

• Живлення для автоматики воріт. Перевірте, чи підведена лінія до місця встановлення приводу, чи не заважають кабелю фундамент, бордюр, водовідвідний лоток або майбутнє покриття.
• Кабелі для фотоелементів і сигнальної лампи. Для безпечної роботи автоматики треба заздалегідь передбачити точки під фотоелементи з обох боків проїзду та місце для лампи, яку буде добре видно під час руху воріт.
• Домофон, електрозамок і виклична панель. Біля хвіртки мають бути підготовлені кабельні канали до домофона, електрозамка, кнопки відкривання або іншого обладнання, яке планується зараз чи в майбутньому.
• Камери й підсвітка. Якщо біля в’їзду потрібне відеоспостереження, світло біля хвіртки, підсвітка заїзду або фасаду гаража, краще закласти траси до завершення благоустрою, а не вести кабелі поверх паркану після ремонту.
• Розділення силових і слаботочних ліній. Живлення приводу, освітлення й розеток не варто хаотично змішувати з кабелями домофона, камер і керування. Схему має перевірити електрик до засипки траншей.
• Захист кабелів під заїздом. У місцях, де їздитиме авто або може проходити будівельна техніка, кабелі треба прокладати в захисних трубах чи каналах і не залишати їх без механічного захисту.
• Ревізійний доступ. У місцях розгалуження, зміни напрямку траси або підходу до важливих вузлів має залишатися доступ. Якщо все заховати під бруківкою без ревізії, навіть дрібна несправність може закінчитися розбиранням покриття.
• Положення технічних люків. Люк не повинен потрапляти в точку постійної калюжі, заважати проходу або виступати над покриттям. У зоні заїзду треба враховувати навантаження від автомобіля.
• Фото трас до засипки. Перед тим як закривати траншеї, сфотографуйте кабелі й труби з прив’язкою до стовпів, бордюрів, кута будинку або паркану. Через кілька років ці фото можуть дуже допомогти під час ремонту чи модернізації.

Правильно підготовлена в’їзна зона після завершення робіт виглядає просто й акуратно: ворота відкриваються без зайвих дротів, домофон працює, камери мають живлення, підсвітка вмикається там, де треба, а технічний доступ до кабельних трас залишається доступним. І головне — готову бруківку не доводиться різати через один кабель, про який згадали занадто пізно.
